Лаборатория кафедры РК5 «Прикладная механика»


«Настоящий инженер должен верить своему глазу больше, чем любой формуле»

Русский и советский кораблестроитель, специалист в области механики, математик, академик Петербургской АН / РАН / АН СССР, генерал для особых поручений при морском министре Российской империи (1911), лауреат Сталинской премии (1941), Герой Социалистического Труда (1943)., Алексей Николаевич Крылов

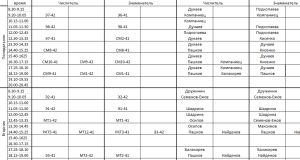

  В разделе «Расписание» публикуется актуальное расписание лабораторных занятий с указанием номера группы и фамилии преподавателя. По окончании семестра публикуется график отработки.

Расписание

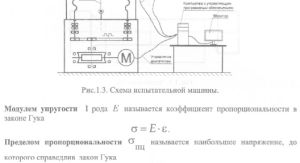

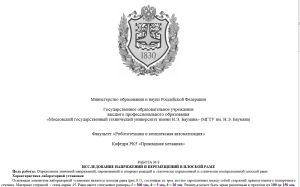

Методические указания

  Раздел «Методические указания» содержит электронные версии всех методических указаний к проведению лабораторных занятий. Преподавателям рекомендуется просмотреть перед началом. Печатная версия доступна в препараторской лаборатории.

  В разделе «Журнал» опубликована электронная версия журнала лабораторных занятий (1-я и 2-я части).

Печатная версия выдаётся преподавателям в препараторской в необходимом объёме.


Эксперимент

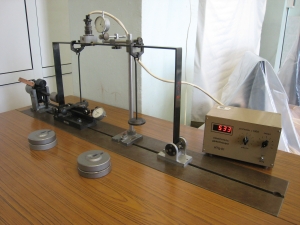

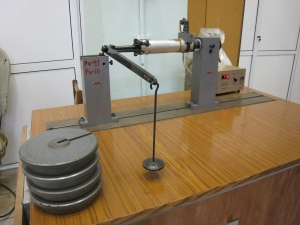

  Раздел «Галерея» позволяет увидеть весь процесс лабораторных занятий от теоретической части до эксперимента, включая фотографии образцов материалов и типовые графики. Здесь опубликованы фотографии всех испытательных стендов. Некоторые работы сопровождаются видеороликами.


Перед началом курса лабораторных занятий все слушатели обязаны ознакомиться с правилами техники безопасности.
(скачать правила)

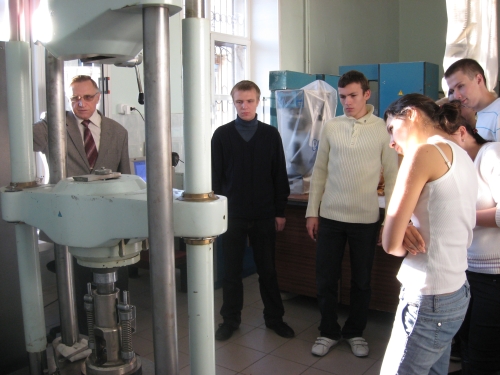

Лабораторные занятия начинаются в аудитории, где преподаватель обсуждает со слушателями теоретическую часть, затем группа следует в зал испытательного оборудования, проводит эксперимент и снова возвращается в аудиторию для оформления результатов эксперимента.

Лабораторные занятия


№1 Испытание на растяжение образцов материалов.

Оборудование: универсальная испытательная машина

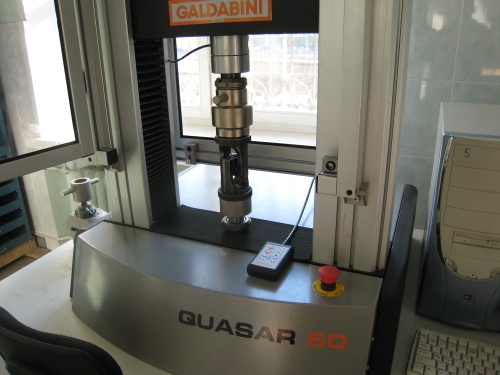

«Galdabini Quasar 50»
Цель работы: экспериментальное определение механических характеристик:

  • предела пропорциональности
  • предела упругости
  • предела текучести
  • предела прочности
  • истинного сопротивления разрыву
  • относительного удлинения
  • относительного сужения после разрыва

Материалы к занятию:


№2 Испытание на сжатие образцов материалов.

Оборудование: универсальная испытательная машина
«Fritz Heckert 200»
Цель работы: экспериментальное определение механических характеристик:

  • предела пропорциональности
  • предела упругости
  • предела текучести
  • предела прочности

Материалы к занятию:


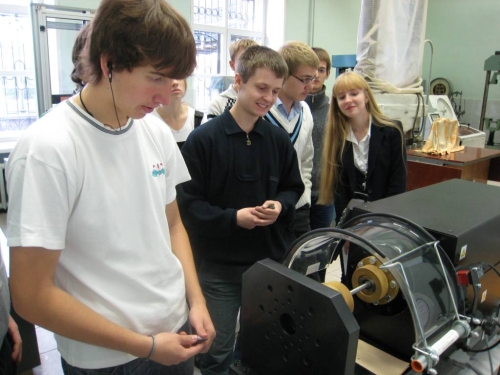

№3 Испытание на кручение образцов материалов.

Оборудование: Система испытаний на кручение
«Instron 55MT5»
Цель работы: экспериментальное определение механических характеристик при чистом сдвиге:

  • предела пропорциональности
  • предела упругости
  • предела текучести
  • предела прочности
  • модуля сдвига
  • характера разрушения

Материалы к занятию:


№4 Определение упругих постоянных изотропных материалов.

Оборудование: универсальная испытательная машина
«Fritz Heckert 100»
Цель работы: экспериментальное определение механических характеристик:

  • предела пропорциональности
  • предела упругости
  • предела текучести
  • предела прочности

Материалы к занятию:

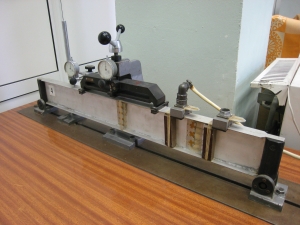

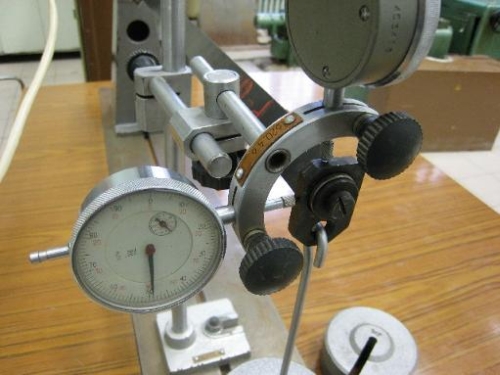

№5 Прямой изгиб стержня.

Оборудование: специальный испытательный стенд
Цель работы: экспериментальная проверка закона распределения нормальных напряжений в поперечном сечении стержня при чистом изгибе. Определение перемещения сечения стержня, сравнение экспериментальных данных с результатами расчётов.

Материалы к занятию:


№6 Косой изгиб стержня.

Оборудование: специальный испытательный стенд
Цель работы: определение напряжения в точке стержня прямоугольного сечения и полного перемещения сечения при косом изгибе, сравнение экспериментальных данных с результатами расчётов.

Материалы к занятию:


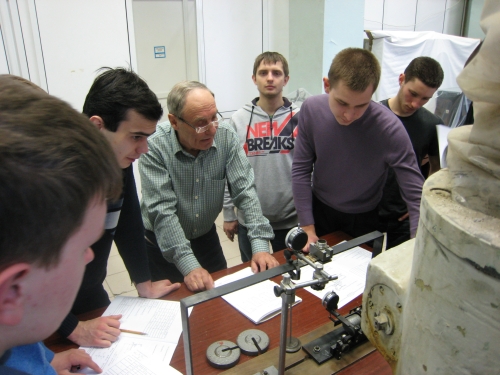

№8 Исследование напряжений и перемещений в плоской раме.

Оборудование: специальный испытательный стенд
Цель работы: определение значений напряжений, перемещений и опорных реакций в статически определимой и статически неопределимой плоской раме.

Материалы к занятию:

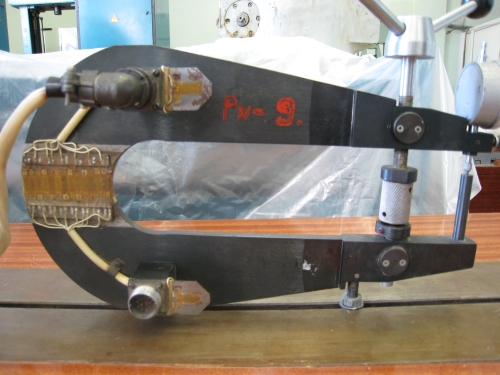

№9 Исследование напряжений в плоском стержне большой кривизны при внецентренном растяжении.

Оборудование: специальный испытательный стенд
Цель работы: определение напряжений в стержне большой кривизны при его внецентренном растяжении.

Материалы к занятию:

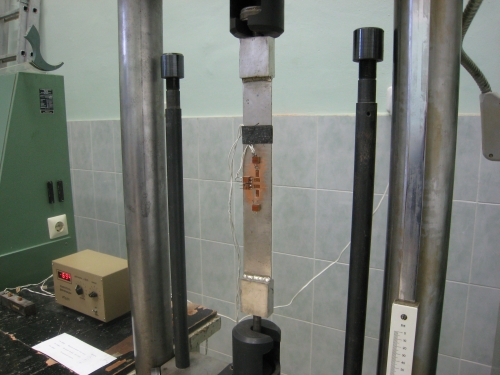

№10 Исследование напряжённого состояния в стержне при совместном изгибе и кручении методом тензометрии.

Оборудование: специальный испытательный стенд
Цель работы: Исследование напряжённого состояния в стержне при совместном изгибе и кручении методом тензометрии.

Материалы к занятию:


№11 Экспериментальная проверка теоремы о взаимности работ.

Оборудование: специальный испытательный стенд
Цель работы: экспериментальное проверка справедливости теоремы о взаимности работ на примере перемещений в плоской раме при ее разных нагружениях.

Материалы к занятию:


№13 Определение критической нагрузки для гибкого сжатого стержня.

Оборудование: специальный испытательный стенд
Цель работы: экспериментальная проверка справедливости формулы Эйлера для критической силы при сжатии гибкого стержня.

Материалы к занятию:


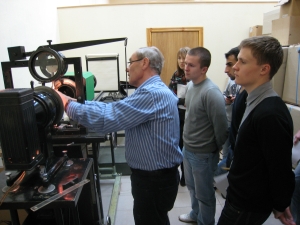

№14 Экспериментальное исследование концентрации напряжений поляризационно-оптическим методом.

Оборудование: специальный испытательный стенд
Цель работы: ознакомление с методикой исследования концентрации напряжений поляризационно-оптическим методом на примерах изгиба стержня с выточкой и сжатия плоского диска.

Материалы к занятию:
